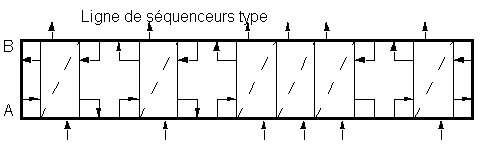

1) Faire le schéma de fonctionnement d'un séquenceur et expliquer le rôle des différentes entrées et des différentes sorties du séquenceur.
2) Faire le schéma logique de commande
et le schéma logique de puissance (Distributeur + vérin) pour
un cycle carré. (Voir Tp cycle carré)
3)Câbler
4) Essais et Mise au point. Réglage de la vitesse des actionneurs.
Rappel: Voir classeur et documentation des séquenceurs.
Information:
- Les séquenceurs ne doivent en aucun cas être démontés.
- Les modules de dérivation sont à utiliser dans les grafcets à divergences,dans notre premier exemple les modules sont à cablés tout simplement pour aller d'une étape à l'autre.
