Réaliser une divergence en ET avec utilisation des modules d’étapes et de cellule logique.

Documents: Norme d’Automatisme

Travail demandé

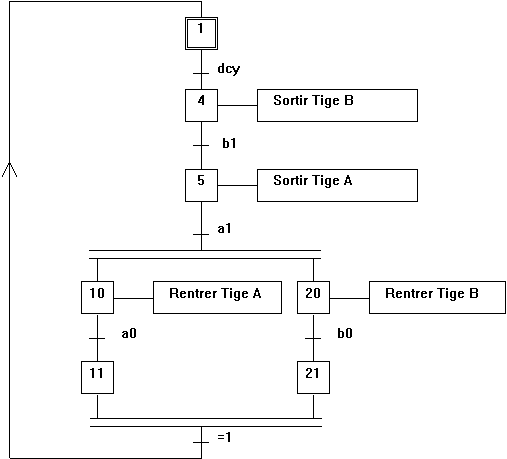

1) Faire le Grafcet point de vue partie commande (P.C.) avec des séquenceurs pneumatiques et des distributeurs bistables (attention certaines étapes peuvent disparaître).

2) Faire maintenant le Grafcet point de vue partie opérative (P.O.) avec des distributeurs monostables.

3) Réaliser le schéma partie commande et partie puissance avec des distributeurs bistables.

4) Câbler.



Objectif : Réflection sur le câblage des modules de dérivation

Prérequis : Avoir réaliser le 1er Tp sur les séquenceurs.

Automate utilisé:

Séquenceurs
